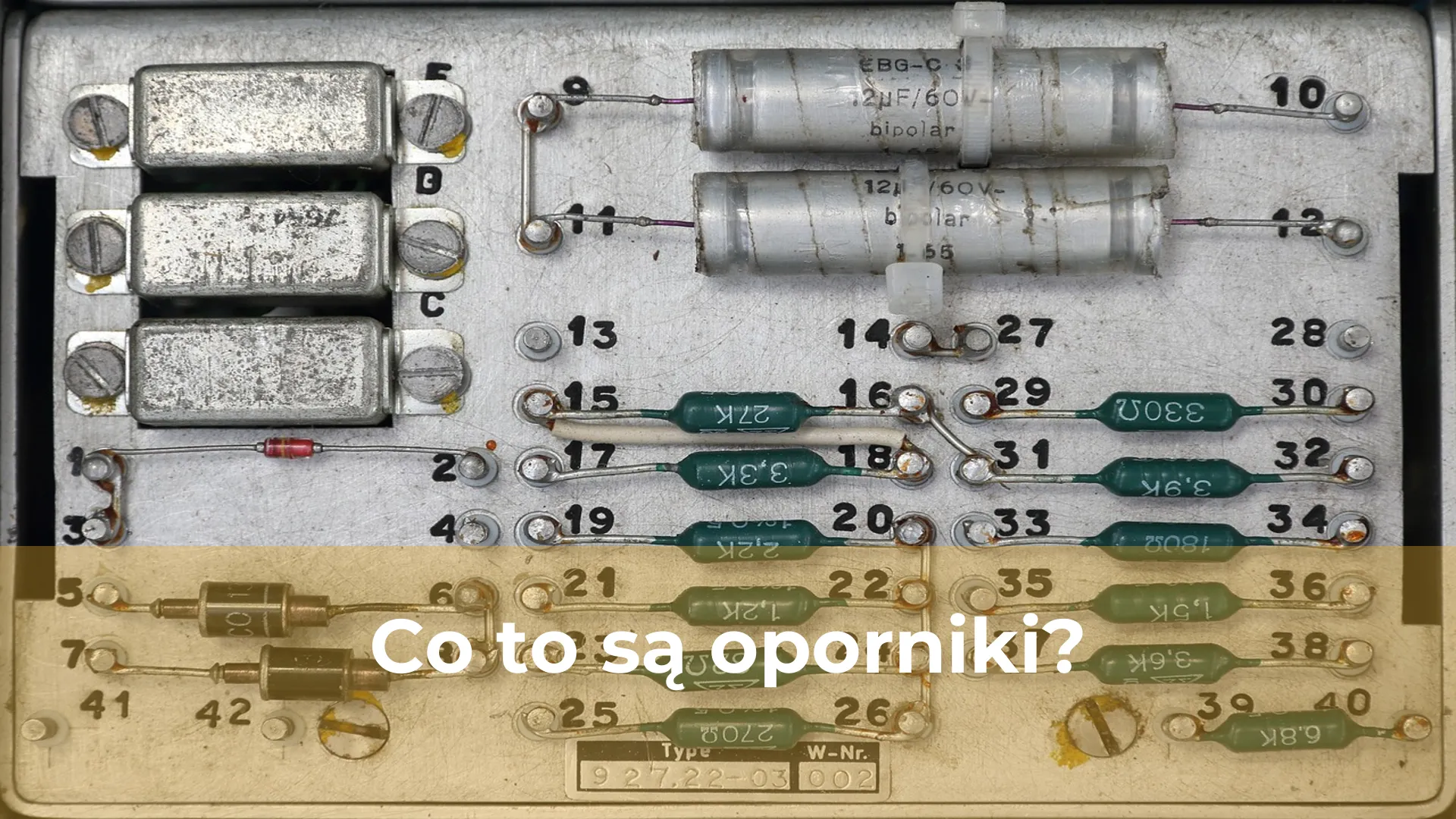

Co to są oporniki?
Opornik to jeden z podstawowych elementów elektronicznych, który jest stosowany do ograniczania przepływu prądu w obwodzie. Składa się z metalowego drutu lub płytki, na których naniesiona jest warstwa materiału o wysokiej oporności elektrycznej.
Oporniki mają wiele zastosowań w elektronice, takich jak stabilizacja napięcia, regulacja prędkości silników, filtry sygnałów czy składniki sieci RC. Ich wartość oporu jest mierzona w omach i może mieć różne wartości, w zależności od potrzeb obwodu.
Istnieją różne rodzaje oporników, takie jak oporniki stałe, zmienne, termistory czy rezystory SMD. W dzisiejszych czasach oporniki są nieodłącznym elementem większości urządzeń elektronicznych i stanowią podstawę ich działania.
1. Oporniki – podstawowe elementy elektroniki
Oporniki, to jedne z najważniejszych elementów elektroniki, których zadaniem jest ograniczanie przepływu prądu. Opornik składa się z materiału o określonym oporze, zazwyczaj w postaci drutu owiniętego spiralnie lub w połączeniu z innymi materiałami. Opory oporników wyrażane są w ohmach, a ich wartość zależy od wielu czynników, takich jak długość i grubość drutu, rodzaj materiału czy temperatura środowiska. Dzięki opornikom możliwe jest kontrolowanie prądu w układach elektronicznych, co jest niezbędne w wielu dziedzinach, takich jak przemysł, telekomunikacja czy elektronika użytkowa.
2. Jak działają oporniki?
Opornik to podstawowy element elektroniczny, który służy do regulacji przepływu prądu w obwodzie elektrycznym. Oporniki mają wiele zastosowań w elektronice, od prostych układów zasilania po bardziej zaawansowane konstrukcje elektroniczne. Te niewielkie komponenty są tak ważne, że bez nich nie byłoby możliwe stworzenie większości urządzeń elektronicznych.
Oporniki są zbudowane z materiałów o różnej wartości oporu, które określają ich właściwości. Najczęściej stosowanymi materiałami w opornikach są węgiel, metal i ceramika. Oporniki mają też różne wartości oporu, które wyrażane są w ohmach. Wartość oporu opornika jest podstawową cechą, która decyduje o tym, jaki przepływ prądu będzie miał miejsce w obwodzie elektrycznym.
Oporniki mogą działać na różne sposoby, w zależności od ich konstrukcji i zastosowania. Jednym z podstawowych sposobów działania oporników jest tłumienie sygnału, które polega na utrudnieniu przepływu prądu w obwodzie. Innym sposobem jest dzielenie napięcia, które wykorzystuje oporniki do podziału napięcia pomiędzy elementami obwodu. Oprócz tego oporniki mogą też służyć do stabilizacji napięcia, filtrowania sygnału i wiele innych zastosowań.
3. Rodzaje oporników – poznaj różnice
Oporniki to jedne z podstawowych elementów elektronicznych, które są stosowane w wielu układach elektrycznych i elektronicznych. Oporniki służą do ograniczania przepływu prądu, a także do mierzenia jego wartości. Istnieje wiele rodzajów oporników, różniących się między sobą wartością oporu, tolerancją, mocą, a także sposobem montażu.
Pierwszym rodzajem oporników są oporniki węglowe. Są to najprostsze oporniki, wykonane z węgla i żywicy. Ich zaletą jest niska cena i łatwość dostępu, natomiast wadą – nieznaczna tolerancja i wrażliwość na zmiany temperatury. Ze względu na swoją konstrukcję i właściwości, oporniki węglowe stosowane są głównie w prostych układach elektronicznych.
Kolejnym rodzajem są oporniki precyzyjne, także nazywane opornikami metalowymi. Są to oporniki o bardzo niskiej tolerancji – nie przekraczającej 1% – co oznacza, że ich wartość oporu jest bardzo bliska wartości nominalnej. Oporniki precyzyjne charakteryzują się także dużą stabilnością temperaturową i odpornością na wpływ czynników zewnętrznych. Stosowane są głównie w układach pomiarowych, laboratoryjnych i kontrolnych, gdzie wymagana jest duża dokładność.
4. Wartości oporności – jak je odczytać?
Oporność jest jednym z najważniejszych i podstawowych parametrów elektrycznych. Określa ona zdolność materiału do przewodzenia prądu. Wartość oporności zależy od rodzaju materiału, jego temperatury oraz wymiarów. Odczytywanie wartości oporności jest bardzo proste, jednak wymaga znajomości kilku podstawowych zasad.
Podstawową jednostką oporności jest om – ohm. Wartość jednego oma to oporność przewodnika, przez który przepływa prąd o natężeniu jednego ampera, przy napięciu jednego wolta. Wartość oporności jest zwykle oznaczana literą R i podawana w omach. Aby odczytać wartość oporności, należy dokładnie przeczytać oznaczenia umieszczone na jej obudowie. W większości przypadków wartość oporności jest podawana w postaci kilku pasków o różnych kolorach, co umożliwia jej odczytanie bez konieczności stosowania dodatkowych narzędzi pomiarowych.
5. Zastosowanie oporników w układach elektronicznych
Oporniki są jednymi z najbardziej podstawowych elementów elektronicznych, stosowanych w różnych układach elektronicznych. Ich głównym zadaniem jest ograniczanie przepływu prądu w danym obwodzie, co pozwala na kontrolowanie napięcia i prądu w konkretnych punktach układu. Wyróżniamy różne typy oporników, takie jak oporniki stałe, zmienne, precyzyjne czy też wysokonapięciowe. W zależności od ich właściwości, stosujemy je w różnych zastosowaniach.
Jednym z najważniejszych zastosowań oporników jest tworzenie podziału napięcia w obwodach elektronicznych. W takim przypadku opornik jest połączony równolegle z elementem, na którym chcemy zmierzyć napięcie. Dzięki temu możemy uzyskać informację o napięciu w danym punkcie układu, co pozwala na kontrolowanie jego pracy. Oporniki są również wykorzystywane do tworzenia dzielników napięcia, które pozwalają na zmniejszenie napięcia zasilania, co jest szczególnie przydatne w przypadku pracy z wysokimi napięciami.
Oporniki znajdują zastosowanie także w obwodach filtrujących, gdzie są wykorzystywane do kontrolowania częstotliwości sygnału. W takim przypadku opornik jest połączony szeregowo z kondensatorem, co pozwala na kontrolowanie prądu przepływającego przez obwód. W ten sposób możemy uzyskać filtr dolnoprzepustowy lub górnoprzepustowy, który pozwala na separację sygnałów o określonych częstotliwościach.
6. Oporniki a prawo Ohma
Oporniki to jedne z najważniejszych elementów w elektronice. Ich zadaniem jest ograniczanie przepływu prądu w obwodzie elektrycznym. Oporniki mają różną wartość rezystancji, którą wyraża się w ohmach. Prawo Ohma mówi, że natężenie prądu płynącego przez opornik jest wprost proporcjonalne do napięcia przyłożonego do opornika, a odwrotnie proporcjonalne do wartości jego rezystancji. Dlatego też oporniki są bardzo ważne w projektowaniu i budowie obwodów elektrycznych.
Oporniki są stosowane w wielu miejscach, zarówno w sprzętach elektronicznych, jak i w codziennych zastosowaniach. Przykładem może być grzejnik elektryczny, który jest w zasadzie dużym opornikiem. Innym przykładem może być żarówka, która również jest opornikiem, hamującym przepływ prądu i wytwarzającym przy tym światło. Dlatego też oporniki są jednym z najważniejszych elementów w elektronice i ich rola w tworzeniu obwodów elektrycznych jest nieoceniona.
7. Oporniki w obwodach prądu stałego i zmiennego
Oporniki są jednymi z najbardziej podstawowych elementów elektrycznych w obwodach prądu stałego i zmiennego. Są to elementy, które mają na celu zmniejszanie natężenia prądu, a co za tym idzie, umożliwiają kontrolowanie ilości prądu, który przepływa przez dany układ. Oporniki mają stałą wartość oporu, która określa, jak bardzo oporu stawiają przepływowi prądu. W praktyce oznacza to, że im większa wartość oporu, tym mniej prądu przepływa przez opornik.
Oporniki są używane w wielu różnych zastosowaniach, od prostych obwodów elektrycznych po bardziej zaawansowane układy elektroniczne. Mogą być stosowane jako elementy regulacyjne, jak również jako elementy ochronne, które zapobiegają przepływowi zbyt dużego prądu przez dany układ. Oporniki są również wykorzystywane w zasilaczach, filtrach i układach pomiarowych. Ich uniwersalne zastosowanie sprawia, że są one jednymi z najważniejszych elementów elektrycznych, które znajdują się w każdej skrzynce narzędziowej elektronika.
8. Oporniki a diody LED – jak je połączyć?
Oporniki i diody LED są dwoma ważnymi elementami w elektronice, które często są używane razem w różnych projektach. Oporniki są stosowane do kontrolowania przepływu prądu w obwodzie, podczas gdy diody LED służą do emitowania światła po zasilaniu. Połączenie oporników i diod LED wymaga pewnej wiedzy i umiejętności, aby uniknąć uszkodzenia diod i zapewnienia poprawnego przepływu prądu.
Aby połączyć diodę LED z opornikiem, należy pamiętać o kilku ważnych krokach. W pierwszej kolejności należy określić wartość oporu, jaka jest wymagana do kontrolowania prądu w diodzie LED. Następnie należy wybrać opornik o odpowiedniej wartości, który zapewni optymalny przepływ prądu. Ostatecznie, diodę LED należy podłączyć do opornika w sposób chroniący przed uszkodzeniem, zapewniając odpowiedni przepływ prądu i umożliwiając efektywne świecenie diody.
9. Jak dobrać odpowiedni opornik do układu elektronicznego?
Wybór odpowiedniego opornika do układu elektronicznego jest kluczowy dla zapewnienia poprawnych parametrów działania układu. Pierwszym krokiem jest określenie wartości oporu, który jest wymagany w danym miejscu układu. Następnie należy wybrać opornik o wartości jak najbardziej zbliżonej do wymaganej, z dostępnymi tolerancjami.
Ważne jest również, aby wybrać opornik o odpowiedniej mocy. Oporniki o zbyt małej mocy mogą ulec uszkodzeniu podczas pracy układu, podczas gdy oporniki o zbyt dużej mocy są zbędne i zajmują więcej miejsca na płytce drukowanej. Należy również pamiętać o temperaturze pracy opornika, ponieważ przy zbyt wysokiej temperaturze może ulec uszkodzeniu lub zmienić swoje właściwości.
Ostatecznie, należy wybrać odpowiedni typ opornika, w zależności od jego roli w układzie. Oporniki stałe, zmienne, reostaty i termometryczne to tylko niektóre z opcji do wyboru.
Najczęściej zadawane pytania (FAQ)
W jakich urządzeniach jest rezystor?
Rezystory są stosowane w niemal każdym elektrycznym urządzeniu, od prostych zabawek po skomplikowane systemy przemysłowe, a także we wszystkich rodzajach elektronicznych układów i obwodów.
Jak rozpoznać rezystor?
Rezystor jest niewielkim elementem elektronicznym w kształcie walca, zazwyczaj z trzema kolorowymi paskami odczytywanymi w górnej części. Odpowiednie odczytanie kolorów pasków pozwala na określenie wartości oporu rezystora.
Co to jest moc rezystora?
Moc rezystora to ilość energii elektrycznej, która jest przekształcana w ciepło w trakcie przepływu prądu przez rezystor. Jest to wyrażone w watach i zależy od wartości rezystancji oraz prądu płynącego przez element.
